Металлоискатель своими руками (схема, печатная плата, принцип работы). Металлоискатель своими руками (схема, печатная плата, принцип работы) Терминатор 3 своими руками подробная инструкция
Технические характеристики:
-Принцип действия индукционно балансный
-Рабочая частота, кГц 8-10кгц
-Режим работы динамический
-Режим точного обнаружения (Pin-Point)нет
-Питание, В 9-12
-Регулятор уровня чувствительности есть
-Регулятор порогового тона есть
-Отстройка от грунта есть(ручная)
Глубина обнаружения по воздуху
-монеты 25мм - около 35см
-кольцо золотое - 30см
-каска 100-120см
-максимальная глубина 150см
-Ток потребления:
-Без звука примерно 35 ма
Краткая инструкция
Прибор однотональный - это является и плюсом и минусом одновременно. Плюсом потому что если появился чёткий сигнал в обе стороны проводки над целью - значит на 90% под датчиком цветной металл. Минусом потому что один тон на весь цветной металл. Бывает прибор может ошибиться на плоский кусок железа (например кусок кровли или консервную банку) и выдать его за цветной металл, но при небольшом опыте использования прибора такие ошибки легко отличимы. Дело в том что при ошибке на железо прибор либо выдаст неустойчивый рваный сигнал, либо сигнал будет устойчивый, но только в одну сторону проводки. На обычные железяки прибор просто не выдаёт сигнала. Небольшая,но очень полезная хитрость при поиске, если вы вдруг засомневались чёрный металл под датчиком или цветной, то есть если прибор выдаёт непонятный сигнал, то нужно переключить в режим "все металлы” ,если сигнал стал чётким в обе стороны проводки датчика над целью – значит под ним точно чёрный металл, если же сигнал не изменился – значит под датчиком точно цветной металл. К прибору конечно же необходимо привыкнуть и понять его как он работает. Хотя привыкание происходит довольно быстро. За два - три выхода вы уже будете практически точно определять тип цели.
Питание от аккумулятора 9V типа КРОНА (батарейки использовать не рекомендуется). Можно использовать 8,4V аккомулятор CAMELION.
Про включение и выключение писать не зачем, с этим всё и так понятно. И так
Регулировка:
1)Баланс грунта (БГ) – отстройка от грунта очень острая, запросто можно вместе с грунтом отсечь и медь. По этому ручку при отстройке от грунта надо крутить аккуратно (понемногу). Делается это так: К примеру вышли на поле, включили прибор, подняли от земли и опустили к земле датчик - если на грунт раздался сигнал, то повернули немного ручку Б\Г против часовой стрелки и повторили подъём;опускание датчика. Это проделывается до момента исчезновения сигнала на грунт. Как уже написано перекручивать БГ нельзя, иначе отрежется медь. Желательно для лучшего ориентира сделать на корпусе прибора отметку в каком положении ручки и грунт отсечён и медь хорошо видна.
2)Дискрим для отсечки нежелательных целей – при повороте против часовой стрелки по очереди вырезает металлы от сигаретной фольги до латуни. Не вырезанной остаётся только медь.
3) Ручки чувствительности. Их две, одна грубая настройка, другая плавная подстройка. Ручка плавной подстройки ставится на середину оборота, а ручка грубой настройки чувства крутится до появления небольших (очень коротких) ложных попикиваний и чуть убирается назад. После этого ручкой плавной подстройки чувствительность корректируется так, чтоб не было ложных сработок и чувствительность была при этом на уровне. Прибор сам по себе очень чувствительный, по этому злоупотреблять регулировкой чувствительности не стоит. Опять же во избежание ложных сработок.
4) Переключатель режимов "только цвет” и ”все металлы” – переключает эти режимы. В режиме "все металлы” прибор реагирует на все металлы, при этом глубина обнаружения немного увеличивается.
5) Переключатель пляжного режима "только золото” – переключает прибор в этот режим и работает только при положении другого переключателя в режиме "только цвет”. В режиме "только золото” прибор подаёт сигнал только на золото,на алюминиевые пробки с колечками (типа TUBORG) ,на серебро, на алюминиевые язычки от пивных банок и на современную белую ходячку (кроме пятирублёвых монет). Может так же подать сигнал на сильно ржавую пивную пробку, но это редко.
6) Кабель датчика – его необходимо обмотать вокруг штанги прибора и плотно закрепить в двух-трёх местах либо самозатяжными пластмассовыми хомутиками (продаются обычно в автомагазинах) ,либо просто изолентой, для того чтобы исключить шевеление кабеля при поиске. Дело в том что в приборе не предусмотрен буфер исключающий ложные сработки от шевеления кабеля (во многих покупных приборах кстати тоже не ставят этот буфер так как он снижает глубину обнаружения цели). Ну вот вроде и всё. Удачных находок!
Рис 1. Схема прибора.
P.S. В архиве есть вся необходимая для сборки информация. Данный аппарат был собран мною лично, работает на УРА!!!
Металлоискатель представляет собой весьма специфический и необычный инструмент, который может понадобиться далеко не каждому человеку. Несмотря на свою уникальность, металлодетектор — мечта многих людей. Большинство старается приобрести такое оборудование, однако его можно сделать своими руками. Подробную инструкцию металлоискателя "Терминатор 3" и схему предлагают многие специализированные форумы. Ищите эту информацию и в данной статье.
Металлоискатель "Терминатор 3"
Данную модель металлодетектора многие считают одной из самых популярных. Разработчиками прибора являются пользователи одного из форумов в интернете.
Стоит сразу отметить, что собрать своими руками металлоискатель по подробной инструкции будет весьма сложно для тех, кто никогда ранее подобным не интересовался и не пользовался таким оборудованием. Выполнить такую работу будет действительно сложно, однако не стоит этого пугаться: достаточно тщательно подготовиться к процессу и собрать все необходимые детали и элементы.
Глубина обнаружения
Поиск металлоискателем монет и прочих предметов может осуществляться на разной глубине:
- Пять рублей - 22-24 см.
- Екатерининский пятак - 27-30 см.
- Каска — около 80 см.
- Пивная банка — метр и более.
Все приведённые параметры рассчитаны для датчиков с 240 мм по проводу и чернозёмной почвы. Отдельно стоит упомянуть дискриминацию металлоискателя "Терминатор 3" многими пользователями, что совершенно не справедливо: в отличие от своих аналогов, которые могут определять только глубину залегания того или иного предмета, данная модель определяет металл, из которого сделан объект.
Сборка металлодетектора
Для сборки и настройки металлоискателя понадобится следующее оборудование:
- Осциллограф.
- Мультиметр.
- Генератор.
- LC метр.
- Частометр.
При покупке всего перечисленного набора для металлоискателя придётся выложить кругленькую сумму. В целях экономии многие пользователи предпочитают ограничиться виртуальным измерительным комплексом на базе персонального компьютера. Отыскать подходящее программное обеспечение, предназначенное для подобных целей, можно на просторах интернета.
Схема металлодетектора
По своей конструкции металлоискатель "Терминатор 3" представляет собой стандартный монетник, претерпевший некоторые изменения, которые позволили ему обнаруживать золото и игнорировать другие цветные металлы. При использовании схемы со специальным режимом «всех металлов» прибор может искать любой металлолом. Стандартная схема позволяет осуществлять металлоискателем поиск монет, не более того.
Нестандартное применение логики в качестве ОУ является базисом схемы металлодетектора. Недостатком этого являются лишние шумы и неизвестный КУ всех микросхем. Конечно, можно для создания прибора использовать отечественную логику, однако это грозит слишком большим разбросом параметров. Снизить ущерб и избежать дополнительных проблем можно путём замены микросхемы звука на отечественный аналог.
Стоимость металлодетектора
Цена металлоискателя "Терминатор" находится в среднем диапазоне. Если сравнивать с аналогичными устройствами этой же категории, то "Терминатор 3" обходит их по таким параметрам, как точность идентификации объекта и глубина поиска. Более дешёвые аналоги значительно уступают "Терминатору 3" по всем параметрам.
Настройка металлоискателя
На схеме металлодетектора отмечены определённые узлы, которые берутся во внимание, поскольку при дальнейшей сборке придётся ориентироваться именно на них. Это также может понадобиться в процессе настройки металлодетектора.
Выброс колебаний тока генератором осуществляется после подключения к нему передающей катушки. Подобные колебания выходят из микросхемы МС1 в виде меандра.
Ток, наводимый ТХ и создающий поле, передаётся через приёмную катушку. По формируемому полю поисковая катушка уравновешивается с ТХ: проще говоря, из поля ТХ вычитается поле RX. С этой целью используется компенсационная катушка СХ. В зависимости от датчиков меняется её представление: в случае с датчиком DD CX катушка виртуальная, в датчике «КОЛЬЦО» СХ — реальная. Подключается она таким образом, чтобы направление движения тока в ней было противоположно приёмной катушке. Уравновешивание RX и ТХ достигается за счёт отматывания с компенсационной катушки.
Осциллографом контролируется сведение баланса, благодаря чему во всех положениях ручки устанавливается минимальная амплитуда. Один конец компенсационной катушки идёт на изготовление настроечной петли, которая приводится в действие после достижения амплитудой определённой точки, в которой она вновь начинает расти. ТХ и RX предварительно обязательно настраиваются по частоте, при этом ТХ должна быть выше RX на 100 Гц. Настроить все катушки на желаемую частоту можно путём их подключения к генератору металлоискателя "Терминатор 3" и осциллографу.
Настраивать СХ по частоте не нужно. При появлении под датчиком металлического объекта нарушается баланс, что провоцирует поступление в RX тока, который затем подаётся в предварительный усилитель и синхродетектор, который фиксирует фазы поступающего сигнала и выдаёт их в усилительные каналы. В последнем все полученные параметры усиливаются и подаются на компаратор МС8, который сравнивает полученные уровни сигналов и активирует звуковой генератор.
Принцип работы практически всех металлодетекторов сходен между собой, за исключением некоторых нюансов. В большинстве случаев они затрагивают отстройку прибора от грунта. В случае с металлоискателем "Терминатор М" отстройка фазовая.

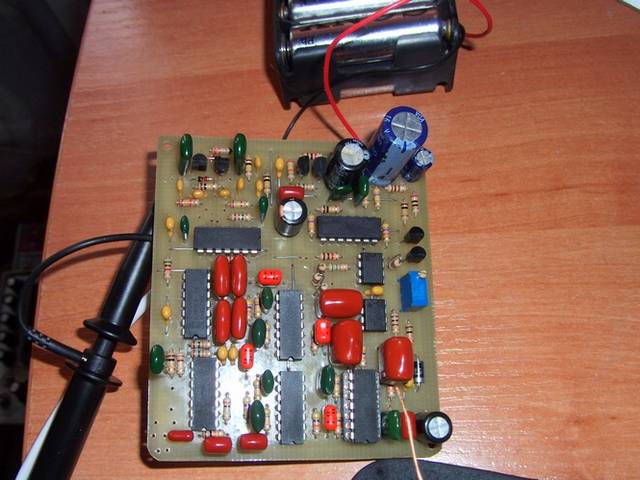

Проверка платы прибора
После пайки всех деталей схемы проводится проверка печатных плат металлоискателя. Делается это с целью проверки качества спайки схемы и её работоспособности.
Проверка выполняется следующим образом:
- Печатная плата металлоискателя тщательно промывается от следов флюса, оставшихся после пайки. Желательно убрать все остатки, поскольку в дальнейшем они могут стать причиной поломок и неисправностей.
- Включается питание платы без активации датчика.
- Ручка чувствительности выкручивается до появления устойчивого звукового сигнала со стороны динамика.
- Для прерывания сигнала динамика достаточно коснуться разъёма датчика пальцем. Прерывание издаваемого звукового сигнала при касании говорит о том, что плата металлоискателя была припаяна верно.
- Светодиод после включения питания обязательно мигает и гаснет. При отключении питания диод загорается и постепенно затухает.
Индикация разряда аккумулятора
При разряде аккумуляторной батареи металлоискатель через одинаковые временные промежутки подаёт звуковые сигналы. Сопровождается это непрерывным горением светодиода и резким снижением чувствительности датчиков.
Настройки частоты металлоискателя осуществляются с использованием кабеля, с которым прибор будет эксплуатироваться в дальнейшем. Длина кабеля сохраняется неизменной после внесения всех необходимых настроек по частоте.
Металлоискатель "Терминатор Трио"
"Терминатор Трио" — двухтональный металлодетектор, комплектующийся DD-катушкой размерами 250 х 300 мм. Оснащён четырьмя режимами настройки — "Чувствительность", "Громкость", "Дискриминация" и "Баланс грунта" — и переключателем между обычными и цветными металлами.
Преимущества
Достоинством металлоискателя "Терминатор Трио" можно назвать уверенное определение объектов из цветного металла. Устройство находит цветной металл в 85 % всех срабатываний, остальные 15 % приходятся на железные и ржавые предметы.
Ещё один плюс — отсутствие ложных срабатываний. Многие аналоги реагируют на края выкопанных ям, стебли травы или мелкие проводки, чем "Терминатор Трио" не грешит.
Недостатки
Единственный минус металлоискателя — плохое определение ржавого железа. Практически во всех ситуациях, когда прибор подаёт грязный сигнал, то есть смешение чёрного с примесью цветного или, наоборот, цветного с примесью чёрного, находится ржавый металлический предмет.
Конечно, данный недостаток можно просто игнорировать, однако при этом есть вероятность потери некоей части находок из-за некорректного сигнала. Различать чистый цветной сигнал и грязный сигнал можно разве что при получении опыта работы с металлодетектором.
Глубина поиска
Оставляемые пользователями отзывы на "Терминатор" говорят о том, что максимальная глубина поиска металлодетектора превосходит аналогичный параметр другой модели — "Аси 250" со стандартной катушкой. Несмотря на подобные заверения, на практике оказывается, что по данному критерию "Терминатор" равен "Асе". При поиске на воздухе 50 украинских копеек глубина обнаружения составляет 32 сантиметра, в то время как поиск на грунте той же монеты ограничен 26-28 сантиметрами при пониженной чувствительности. В основном металлоискатель позволяет обнаруживать предметы на глубине не более штыка лопаты, что, впрочем, для такого прибора может быть очень хорошим показателем.
Металлодетектор "Терминатор Трио" нельзя отнести к устройствам, способным приступать к поиску сразу же после включения. Стоимость прибора в несколько раз меньше стоимости новой модели АСЕ 250, но при этом "Терминатор" больше подходит для тех искателей, которые хотят попробовать себя в приборном поиске.
Итоги
Собрать не так уж и сложно. Это потребует определённых финансовых и временных затрат, но при этом пользователь, собравший своими силами металлодетектор, получает определённые преимущества в качестве бонуса.
"Терминатор 3" - довольно мощное устройство в сравнении с аналогичными фирменными моделями металлоискателей. Учитывая тот факт, что собрать его можно своими руками с возможностью экономии денежных средств, он является более доступным, выгодным и привлекательным для пользователей.
Правильно собрать и настроить металлоискатель при отсутствии необходимого опыта достаточно сложно. Начинающим радиолюбителям на специализированных форумах предоставляются подробные инструкции и пособия, которые позволят провести все работы корректно и без ошибок, что очень важно при работе с электроникой.
Преимущество металлоискателя "Терминатор 3" и последующих моделей — возможность самостоятельной сборки устройства и доступная цена. Отыскать необходимые схемы можно в интернете на специализированных форумах специалистов, профессионально занимающихся поиском металлических объектов. Создатели прибора всегда готовы помочь советом тем, кто планирует собрать металлоискатель своими силами.
Если вы желаете сделать металлоискатель своими руками, то в этой статье вы найдете подробную инструкцию. В частности, технические характеристики, схемы, настройки, преимущества и недостатки Мд терминатор 3.
Металлоискатель Терминатор 3 своими руками. Инструкция по сборке
Мд терминатор 3 предназначен для обнаружения предметов, содержащих металл, в низкопроводящем или диэлектрическом массиве. С помощью мд терминатор про можно находить метал в почве, а так же на дне различного рода водоемов.
Технические характеристики MD Terminator-3
Основные технические характеристики
- Тим металлоисктаеля: селективный
- Дискриминация: есть
- Настройка чувствительности: есть
- Настройка баланса почвы: ручной
- Режими работы: 2 шт («Все металлы», «Дискриминация»)
- Питание: 6 батареек АА;
- Катушка: 26 см DD водонепроницаемая
Таблица тестовых испытаний Терминатор М с датчиком DD-26см. (чуйка max, дискр.вкл):
- Монета 5 коп. Ø 25 мм ~ 40 см.
- Фибула Ø35мм.длина ~ 31 см.
- Римский, динарий ~ 32 см.
- Золотое кольцо «обручалка» Ø 19 ~ 37 см.
- Серебряная цепочка Ø 26 грамм. 925 проб. ~ 30 см
- Консервная банка ~ 67 см.
- Кожанный кошелек 30 монет СССР - 55 см.
- Каска ~ 92 см.
- Канализационный люк ~ 145 см.
- Предельная дальность обнаружения (скопление металла, танк) ~ 2 метра
Комплектация:
- Блок металлоискателя - 1 шт.
- Штанга цеховая разборная - 1 шт.
- Батотсек с питанием - 1шт.
- Поисковая катушка - 1шт.
- Винт крепления катушки - 1шт.
К основным техническим характеристикам данной разновидности устройств относится следующее:
1) Глубина обнаружения;
2) Дискриминация;
3) Баланс грунта.
Дискриминация
Эта функция позволяет металлоискателю отличать металлы, которые он обнаруживает в грунте или же
На дне различного рода водоемов.
В этом режиме устройство можно настроить на конкретный вид металла, отсекая все другие. Можно так же установить обнаружение всех металлов.
Глубина обнаружения
Наиболее важный параметр, определяющий эффективность использования металлоискателя.
Устройство с катушкой 240 миллиметров может распознать на предельном расстоянии следующие предметы:
· современные монеты - 240 миллиметров;
· пятикопеечные монеты времен Екатерины Великой - 300 миллиметров;
· военные каски - 800 миллиметров.
Баланс грунта
Различного рода попадающие в излучаемое устройством магнитное поле предметы очень сильно искажают его.
Почвой тоже могут вносится искажения. Оттого, как много минералов в ней содержится, будет зависеть уровень
Дисбаланса.
Опция «баланс почвы» нужна для отсеивания ложных импульсов. Отстроить грунт можно в автоматическом режиме.
Изготовление МДТ 3 своими руками
Создавать металлоискатель терминатор 3 своими силами необходимо со схемы.
Схема МДТ 3
На рисунке, который расположен ниже, представлен план соединения радиодеталей в одну электрическую схему.
Ссылка на схему в полную величину
Изготовление монтажной платы
Чтобы сделать монтажную плату металлоискателя терминатор 3 своими силами нужно выполнить
Следующую последовательность действий:
- Поиск в интернете фотомонтажной платы металлоискателя терминатор м.
- Распечатка изображения на принтере в натуральную величину.
- Наклеивание бумаги на кусок текстолита.
- Обрезание текстолита ножовкой по периметру.
- Наметка мест для крепления деталей шилом.
- Просверливание проколов.
- Вырезание токоведущих участков.
- Удаление бумаги с токопроводящих веток.
- Окрашивание оголенной краской.
- Снятие остатков бумаги.
- Травля металлизированной поверхности.
- Окончательное очищение платы.
Сборка схемы и подбор деталей
Прежде чем начинать сборку металлоискателя терминатор м следует подобрать для монтажной платы
все комплектующие согласно списку деталей блока управления данной разновидностью устройств.
Начинается процедура сборки металлоискателя терминатор трио с перемычек. Затем паяются резисторы
и панели для микросхем. Далее припаиваются провода для радиодеталей. По окончанию процесса убедитесь, что пайка выполнена
качественно, а радиодетали установлены правильно.
Вставьте в готовую схему блок управления прибором.
Оденьте пластмассовые ручки на переключатели, а так же на оси резисторов.
Выводы блока соедините с датчиком.
Комплектующие детали датчика МДТ 3
Датчик металлодетектора круглый. По его периметру расположены контуры из эмалированного провода
ø 0,4 миллиметров, являющиеся
приемной и, соответственно, передающей катушками. Ниша для проводов делается из диэлектрического материала.
Собирая терминатор 3 своими руками, все элементы расположите на штанге.
Убедитесь, что диск датчика закреплен надежным образом.
Аккумуляторную батарею, а так же блок управления данной разновидностью устройств установите так, чтобы
можно было менять режимы работы, непрерывая поиска металлов.
В штангу нужно врезать ручку так, чтобы ее было удобно брать рукой. При наличии желания можно сделать локтевой упор из пластмассовой трубки.
Регулировка и подготовка к работе
Во время испытания устройства в полевых условиях датчик следует приближать к поверхности земли и отдалять от
не. Когда появится, сигнал убрать его можно, повернув ручку регулятора грунта.
Ненужные металлы можно отсечь, повернув ручку дискриминации. Чувствительность можно отстроить на глубину
распознавания нужного металла.
Настройка дискриминации
Металлоискатель - инструмент специфический. Не каждому пользователю может понадобиться это интересное устройство, но всё равно желающих приобрести металлодетектор или, как некоторые его называют, металошукач предостаточно. Конечно, можно найти и приобрести себе устройство, но зачем, если есть возможность сделать его самому своими руками, по приведенной ниже схеме металлоискателя -Терминатор 3.
В интернете можно найти большое количество схем и инструкций для изготовления металлодетектора своими руками, но ниже будет представлена одна из самых популярных вариаций самодельных приборов такого типа.
Этот вариант металлоискателя многие называют одним из самых популярных. Изобретателем такого надёжного устройства являются разработчики Ятоган и Радиогубитель - оба пользователи форума md4u.ru. На этом форуме, кстати, можно найти ещё очень много интересного для желающих собрать свой металлодетектор.
Следует просто тщательно подготовиться к процессу сборки, что можно сделать, посетив всем известный форум md4u.ru.
Глубина обнаружения:
- Пять российских рублей - 22–24 см;
- Пятак екатерининский - 27–30 см;
- Каска - примерно 80 см;
- Пивная банка - до целого метра.
Глубина рассчитана для чернозёма с датчиком, имеющим 240 мм по проводу . Кстати, можно сказать пару слов о дискриминации этого металлоискателя. Дело в том, что в то время, как многие подобные устройства способны определить местонахождения металлического элемента на определённой глубине, но не могут узнать что это за металл, Терминатор-3 справляется с этой задачей. Он может определить большинство металлических объектов на предельной глубине обнаружения.
Сборка металлоискателя Терминатор-3
Для сборки и наладки этого устройства понадобится воспользоваться следующими приборами:
- мультиметр;
- осциллограф;
- LC метр;
- генератор;
- частометр.
Конечно, если приобретать весь набор представленных приборов самому, то придётся потратиться. Но можно попробовать создать виртуальный измерительный комплекс самому на базе обычного персонального компьютера. В интернете, кстати, можно найти достаточно большое количество программ для этой цели.
Схема металлоискателя:
Металлоискатель Терминатор-3 является одним из самых популярных устройством такого типа. По сути он представляет собой типичный монетник, который претерпев некоторые доработки, получил возможность обнаруживать золото, при этом игнорируя другие цветные металлы.
К тому же хоть Терминатор-3 и монетник, он способен также вести поиск металлолома, для чего просто придётся ввести в схему специальный режим «всех металлов», так как изначально берётся схема, на которой этот режим отсутствует.
Выполнение схемы осуществлено с нестандартным применением логики в качестве ОУ. Конечно, есть определённый минус, который заключается в том, что неизвестен КУ самих микросхем , да и уровень шумов выше. Можно применить отечественную логику, но придётся мириться с бОльшим разбросом параметров. Можно, правда, выполнить замену на отечественную микросхему генератора звука, без ущерба и без дополнительных проблем.
Кстати, Терминатор-3 по таким показателям, как глубина и точность идентификации цели, сопоставим с моделями фирменных брендов, которые находятся в среднем ценовом диапазоне. Если сравнивать с более дешёвыми фирменными аналогами, то Терминатор-3 обгоняет их по всем параметрам. Но чтобы было так, следует собрать металлоискатель как надо, а не как получится.
Описание настройки металлоискателя Терминатор-3
Для начала следует обратить на узлы, обозначенные на схеме, так как именно по ним придётся ориентироваться впоследствии. Это пригодится в процессе настройки. При подключении к автогенератору передающей катушки (ТХ
) он начинает вырабатывать колебания тока. Эти колебания выходят в виде меандра из микросхемы МС1.
После этого следует перейти к приёмной катушке (RX), в которой также имеется ток, наведённый ТХ и создающий поле. По этому полю катушку следует уравновесить с ТХ. Иными словами, надо вычесть из поля ТХ поле RX. Для этого понадобится компенсационная катушка (СХ). По разным датчикам она предстаёт по-разному: в датчике «КОЛЬЦО» СХ - реальна, в виде катушки, а в датчике DD CX - виртуальная. Её следует подключить так, чтобы ток в ней бежал в противоположную сторону по отношению к приёмной катушке. Путём постепенного отматывания с компенсационной катушки достигается уравновешивание TX и RX по току.
Сведение баланса контролируется по осциллографу, что позволяет добиться минимальной амплитуды при всех положениях ручки по очереди. При достижении определённой точки, при которой амплитуда опять начинает расти, начинает действовать настроечная петля , которая делается из одного из концов компенсационной катушки. Перед этим следует обязательно настроить TX и RX по частоте, притом что RX делается на 100 Гц ниже, чем ТХ. Катушки настраиваются на желаемую частоту путём подключения каждой из них по очереди к осциллографу и генератору прибора.
СХ по частоте настраивать не требуется. Образуется ситуация, при которой баланс нарушается в случае появления под датчиком металлического объекта, в результате чего в RX бежит ток
, который оттуда попадает в предварительный усилитель, где он затем усиливается и подаётся в синхродетектор (СД), который, в свою очередь, обнаруживает фазы приходящего сигнала и выдаёт всё в усилительные каналы. В них всё усиливается и затем попадает на компоратор МС8, чья задача заключается в сравнении уровней сигнала в каналах, после чего компоратор выдаёт разрешение сработать звуковому генератору.
В принципе так работают почти все балансники, правда, с небольшими отличиями. Отличия, во многом, касаются нюансов с отстройкой металлоискателя от грунта. В Терминаторе-3 отстройка фазовая.
Проверка платы прибора после окончательной пайки:
Для того чтобы провести проверку платы металлоискателя после пайки всех элементов схемы, следует провести ряд процедур, которые позволят определить правильно ли была спаяна схема.
Для этого нужно выполнить следующие действия:
Следует сказать пару слов об индикации разряда аккумулятора. Она выглядит следующим образом: металлоискатель начинает подавать частые сигналы через одинаковые промежутки времени. При этом диод должен гореть постоянно, а чувствительность резко падает.
Все настройки по частоте металлоискателя следует производить с тем самым кабелем, с которым прибор будет впоследствии использоваться. После того, как пользователь произвёл все необходимые настройки по частоте, ему ни в коем случае нельзя менять длину кабеля.
Выше представлена картинка, которая описывает чувствительность аппарата. Приведены некоторые данные о нескольких материалах, которые могут быть обнаружены этим металлоискателем.
Заключение
В принципе собрать такой металлоискатель не представляется делом уж совсем трудно, Да, это может потребовать затрат сил, времени и средств, но зато есть целый ряд преимуществ, который получает в качестве бонуса пользователь, всё-таки собравший этот металошукач.
Терминатор-3 является весьма сильным устройством, если сравнивать его с фирменными моделями металлодетекторов, а учитывая то, что он может быть сделан своими руками, это делает его даже симпатичнее и предпочтительнее.
Конечно же, пользователю будет намного сложнее выполнить сборку такого прибора, если он не обладает должным опытом. Но всегда есть пособия и инструкция для начинающих радиолюбителей, которые смогут найти там много интересных сведений для последующей работы с электроникой.
Предлагаемый к сборке балансный металлоискатель Терминатор обладает рядом неоспоримых достоинств среди множества самодельных приборов данной схематики (IB детекторы). Конструкция Т3 разработанная Ятоганом (Ятоган, форум MD4U) и Радиогубителем (Radiogubitel, форум MD4U), имеет схемотехнику схожую с приборами знаменитой фирмы Tesoro, но гораздо более проста в настройке. Толчком к распространению этой разработки послужили печатные платы (с доработками и усовершенствованиями) еще одного самодельщика - A2111105 (форум MD4U,форум Паяльник). Хочу выразить им благодарность за их труд и старание, от всех пользователей и гостей форума сайта Радиосхемы!Приведу некоторые характеристики металлоискателя "Терминатор 3": глубина обнаружения - 5 рублей Россия - 22-24см; Екатерининский пятак - 27-30см; каска - около 80см. Глубина обнаружения дана для среднеминерализованного грунта (чернозем) с датчиком диаметром 240мм по проводу. Немного хочу сказать о дискриминации: если в других приборах данного класса существует некий порог дискриминации при обнаружении цели (т.е. прибор видит объект на глубине предельного обнаружения, но не может распознать тип металла, из которого объект изготовлен), то в Терминаторе этот недостаток практически отсутствует - прибор распознает большинство объектов на предельной глубине обнаружения.
Сразу оговорюсь - сборка и наладка данного IB прибора будет почти невозможна для пользователей, которые только начинают свой путь в освоении радиоэлектроники, да и опытные электронщики могут наделать ошибок. Что, напугал? Но не все так печально - нужно только правильно подготовиться и не спешить. Да и на форуме вам помогут в этом. Во первых - для сборки и наладки устройства нам понадобятся такие приборы как мультиметр, осциллограф, LC метр (для подбора элементов по идентичным характеристикам на оба канала металлоискателя), так же может понадобится и генератор и частотомер. Конечно, такой набор приборов стоит немалых денег, и не каждому самодельщику по силам его приобрести, но можно попробовать создать виртуальный измерительный комплекс на базе персонального компьютера. Благо что в интернете есть куча полезных программ для этих целей.
ПО можно скачать как на нашем старом сайте elwo.ru . Напоследок одно важное замечание для начинающих - если не уверены в своих силах, лучше соберите для начала более простой IB металлодетектор Volksturm (освоите азы, станет понятен принцип по которому строится работа IB прибора в целом). Далее привожу базовую схему металлоискателя Терминатор 3.
Терминатор3 – однотональный металлоискатель по принцыпу IB. Простой как три копейки и надёжный как бульдозер. Это чистый монетник с нехитрой доработкой, позволяющей вести поиск золота на пляже игнорируя при этом большинство цветного мусора. Хотя Т3 и монетник, его так же можно использовать и для поиска по войне и для сбора металлома. Но для этого необходимо вводить в схему режим "всех металлов” (что и предусмотренно на схеме и на плате) изначально схема была без этого режима.
Схема выполнена с нестандартным использованием логики в качестве ОУ. Минус состоит в том что неизвестен КУ cамих микрух (поэтому для усреднения параметров микрух каскады запаралелены), ну и уровень шумов выше. Применять в данной схеме отечетственную логику - можно, но не нужно, так как разброс параметров будет ещё больше. Единственное что - так это можно без ущерба заменить на отечественную микросхему генератор звука. Хочу ещё добавить, что по глубине и по точности идентификации цели (цвет\нецвет), металлоискатель Терминатор3 выступает наравне с фирмеными брендами средней ценовой категории, и на голову выше недорогих фирменых МД. Это не только лично моё наблюдение, а общее мнение довольно большого количества народа пользовавшихся им. Само собой чтоб так было - надо собрать и настроить его как положено, а не как придётся.
Подробное описание настройки металлоискателя Терминатор3. Во-первых, надо посмотреть схему где обозначены узлы, вот собственно по узлам и будем ориентироваться, в дальнейшем это пригодится для настройки. Итак автогенератор - вырабатывает колебания тока когда вы подключаете к нему передающую катушку (в дальнейшем ТХ). Эти колебания выходят из микросхемы МС1 в виде меандра (как прямоугольные узоры на древнегреческих храмах и амфорах). Теперь приёмная катушка (в дальнейшем RX), в ней тоже есть ток наведённый ТХ (который создаёт поле) и её по этому току (полю) надо уравновесить с ТХ (то есть вычесть из поля ТХ поле RX), а для этого нам нужна компенсационная катушка (в дальнейшем СХ). В датчике DD СХ виртуальная, в датчике "КОЛЬЦО” она реальная в виде катушки. Вот её мы подключаем так, чтоб ток в ней бежал в противоположную сторону по отношению к RX (как это определить объясню в дальнейшем, когда будет спаяна кем нибудь хоть одна плата) и путём постепенного отматывания с неё витков уравновешиваем ТХ и RX по току (называется это -сведение в ноль, баланс проще говоря).
Cведение баланса контролируем по осциллографу добиваясь минимальной амплитуды во всех положениях ручки v\деления по очереди. При достижении той точки когда амплитуда опять начинает расти – в дело вступает настроечная петля (делается она из одного из концов СХ) .Но перед этим мы должны настроить TX и RX по частоте, при этом RX делаем на 100Гц ниже чем ТХ (это будет отправная точка при дальнейшей настройке "окна” шкалы металлов) . Катушки по одной подключаются к генератору прибора и осциллографу и настраиваются на желаемую частоту.
CX настраивать по частоте не надо. Получаем то, что когда под датчиком оказывается металлический объект баланс нарушается (в ту или иную сторону, в зависимости от металла), и в RX начинает бежать ток, который с неё попадает в предварительный усилитель там он усиливается и подаётся в синхродетектор(см схему), а синхродетектор (СД) детектирует фазы пришедшего сигнала и выдаёт всё это в каналы усиления, в каналах это дело усиливается и попадает на компоратор МС8, задача компоратора сравнить уровни сигнала в каналах и если они совпадают то компаратор выдаёт разрешение сработать генератору звука. В общем так работают все балансники с небольшими отличиями, отличия касаются в основном способов отстройки от грунта. В Терминаторе отстройка фазовая (вырезка, проще говоря).
Проверка платы металлоискателя после пайки: Включаем питание на свежеизготовленной и тщательно промытой от флюса плате, датчик при этом не подключаем, выкручиваем ручку чувства до появления постоянного гудка динамика, касаемся пальцем разъёма датчика – звук на секунду должен прерваться. Если так есть – значит всё в порядке и плата спаяна верно и без косяков. При включении питания диод должен мигнуть и погаснуть, при отключении питания диод загорается и медленно потухает. Забегая наперёд: Индикация разряда аккумулятора выглядит так: прибор начинает издавать частые сигналы с одинаковым промежутком времени, диод при этом горит постоянно, чувствительность резко падает. Файлы различных версий печатных плат вы в архиве.
Настройка по частоте. Все настройки производятся с тем кабелем с которым прибор и будет в дальнейшем работать. Изменять его длину после настройки нельзя. Если опыт изготовления датчиков для балансника есть, тогда вам проще будет. Далее читайте технологию намотки и для металлоискателя Терминатор3. Видео по настройке прибора и последние версии плат и прошивок смотрите на форуме. Авторы проекта: a2111105, Ятоган, Radiogubitel, Электродыч.
Обсудить статью МЕТАЛЛОИСКАТЕЛЬ ТЕРМИНАТОР
